做EMC測試的時候，EMI傳導測試中QP和AV分別是什么意思?

EMI部分包括CE測試和RE測試，前者是指傳導干擾，后者是指輻射干擾。這兩種測試都是用于評估設備對外部環境的干擾程度，其中CE測試主要針對電路上的傳導干擾，而RE測試則針對空間電磁場的輻射干擾。

在EMI傳導測試中，QP和AV分別代表什么？常用的三個測試項目是PK、QP和AV，它們分別代表什么？又有什么區別呢？

PK：PEAK，指的是峰值，即單位時間內的最高值；

QP(QUASI-PEAK)：指的是準峰值，即單位時間內的平均值；

AV(AVERAGE)：指的是平均值。

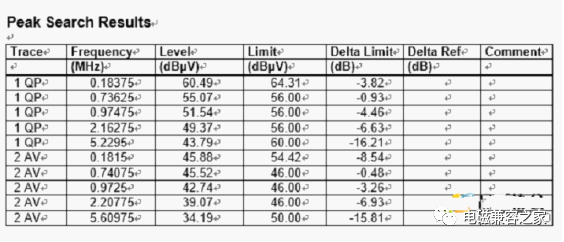

EMI傳導測試中QP和AV分別代表什么？

峰值檢波（PK）：其充電時間常數較小，即使面對非常窄的脈沖也能迅速充電至穩定值。當中頻信號消失后，由于電路的放電時間常數較大，檢波的輸出電壓能夠在很長一段時間內保持在峰值水平。峰值檢波的主要特點在于其被廣泛應用于被測設備的騷擾發射試驗中。這是因為許多被測設備只需單次脈沖的激勵就可能引發爆炸或?qū)е聰?shù)字設備的誤動作，而不像音響設備那樣需要考慮時間的累積效應。

· EMI傳導測試中QP和AV分別代表什么？

準峰值檢波（QP）：這種檢波器的充放電時間常數介于平均值檢波器和峰值檢波器之間。在測量周期內，檢波器的輸出不僅與脈沖的幅度有關，還與脈沖的重復頻率相關。其輸出結果與干擾對聽覺造成的影響相一致。

· EMI傳導測試中QP和AV分別代表什么？

準峰值檢波(QP)：其特點是檢波器的充放電時間常數不同，主要用于對周期性脈沖信號的測量。相比于峰值檢波，QP對信號的重復頻率和持續時間更為敏感。

平均值檢波(AV)：其最大特點是檢波器的充放電時間常數相同，特別適用于對連續波的測量。AV檢波能夠有效濾除信號的瞬時波動，提供一個較為穩定的讀數。

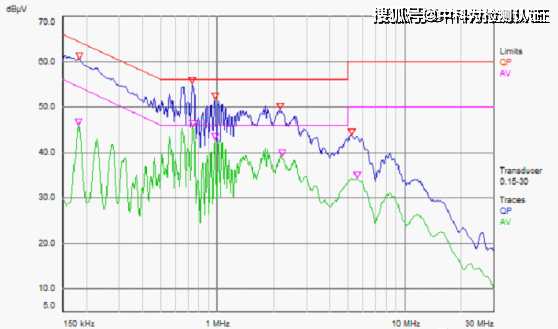

通常情況下，測試會先讀取峰值(PK)的余量，如果余量足夠，則不再需要查看QP和AV值。根據FCC PART 15和EN 55032，只要求QP和AV值在限制值以下即可。測試曲線通常以PK峰值顯示，但需通過PK值來讀取QP和AV值。值得注意的是，不同波形對應的QP和AV值會有所不同。在同一個頻率點上，三者之間的關系通常是PK>QP>AV。
